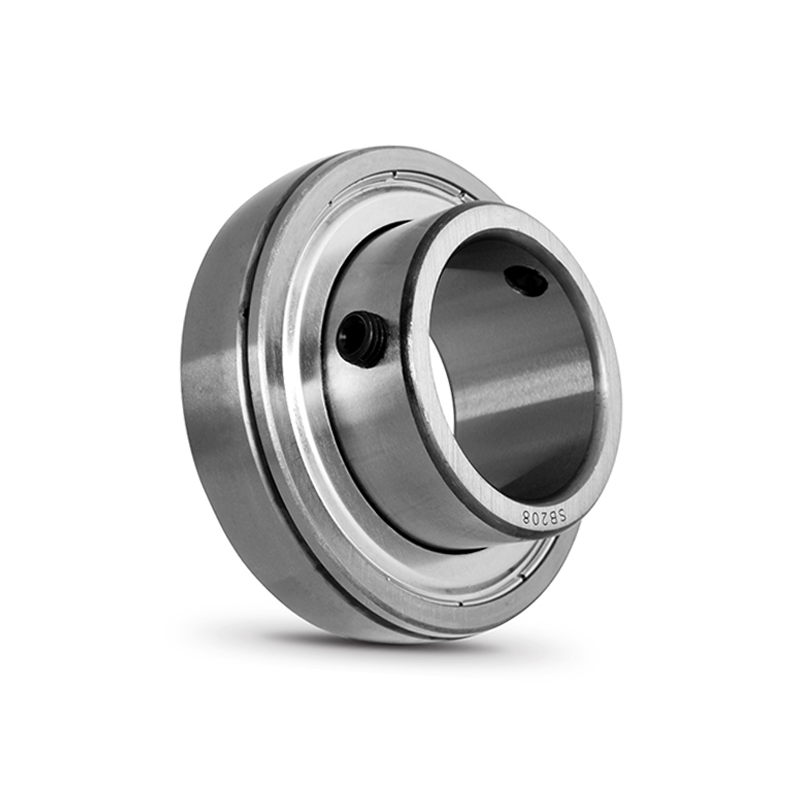

Cojinete esférico exterior
Un extremo de la correa plana, manguito excéntrico SB200-SB201
Sistema de cierre excéntrico seguro:El manguito excéntrico de un extremo proporciona una sujeción firme del eje, evitando el deslizamiento y garantizando un rendimiento estable incluso en aplicaciones con vibraciones frecuentes o condiciones de arranque y parada.
Anillo exterior esférico autoalineante:El diseño esférico se ajusta al asiento cóncavo para corregir pequeñas desalineaciones de instalación, garantizando una rotación suave y reduciendo la tensión en el rodamiento y la carcasa.
Alta capacidad de carga en un tamaño compacto:Con una alta resistencia dinámica (Cr 9550) y estática (Cor 4780), este rodamiento compacto ofrece una durabilidad confiable para maquinaria de servicio ligero a mediano, al tiempo que mantiene una instalación fácil y eficiente.
Un extremo de la correa plana, manguito excéntrico SB200-SB201
Los rodamientos de bolas esféricos exteriores son una variante de los rodamientos rígidos de bolas. Su anillo exterior presenta una superficie esférica que encaja en el asiento esférico cóncavo correspondiente, lo que permite un centrado automático.
Estos rodamientos están diseñados para soportar cargas radiales y axiales combinadas, siendo la carga radial su aplicación principal. Generalmente no son adecuados para soportar cargas axiales de forma independiente. El anillo interior —con sus elementos rodantes y jaula— y el anillo exterior pueden montarse por separado. Dado que el rodamiento no puede compensar la desalineación del eje con respecto al alojamiento, cualquier desviación bajo carga radial puede generar fuerzas axiales adicionales.
Un juego axial adecuado es esencial para un funcionamiento fiable: un juego insuficiente puede provocar una acumulación excesiva de calor, mientras que un juego excesivo aumenta el riesgo de fallo del rodamiento. Por lo tanto, el juego axial debe ajustarse cuidadosamente durante la instalación y el funcionamiento. Cuando sea necesario, se puede aplicar un ajuste previo a la interferencia para mejorar la rigidez del rodamiento.

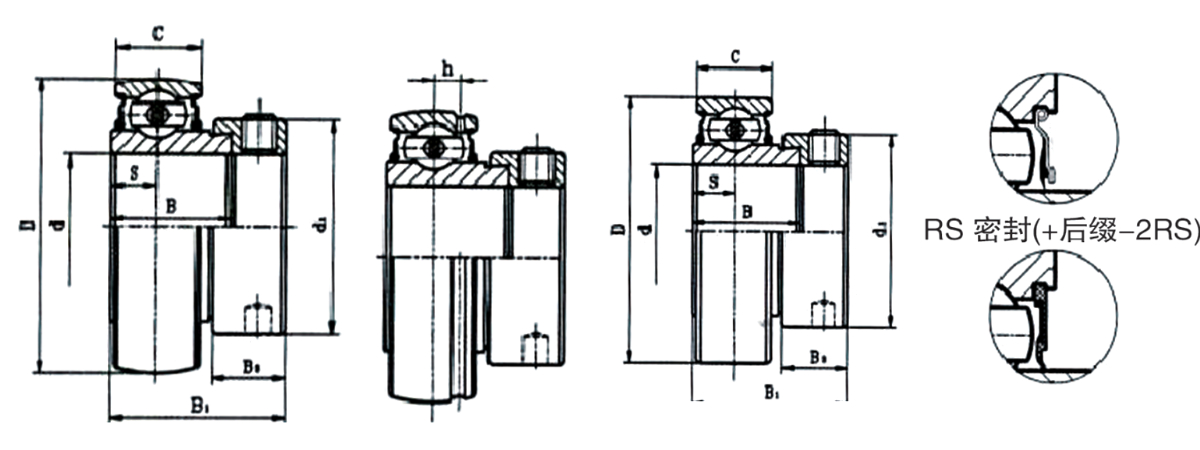

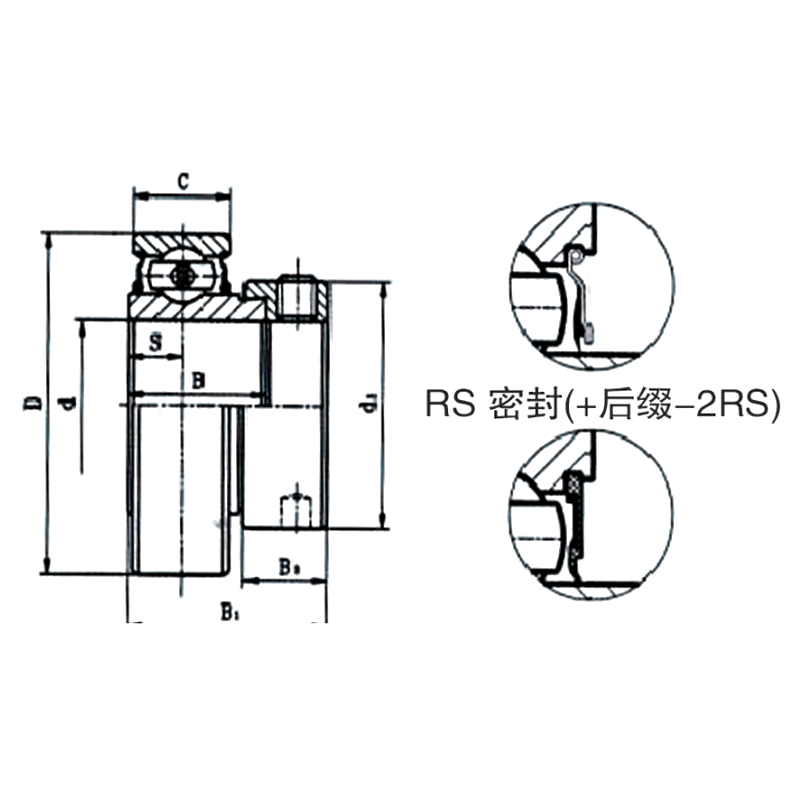

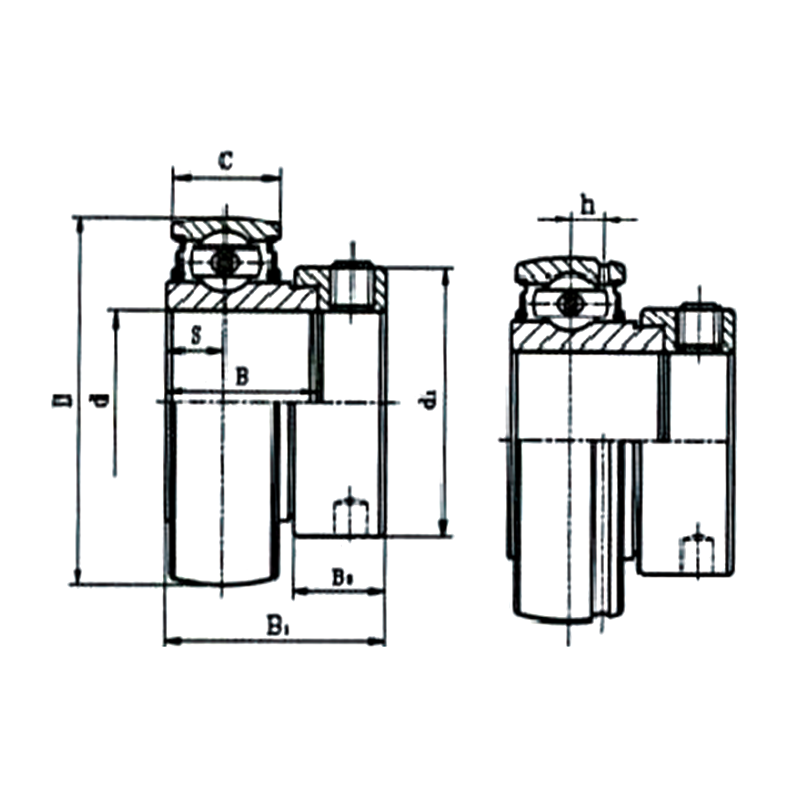

Código de rodamiento |
SB201 |
Diámetro del eje d |
12 |
Dimensiones (mm):
D |
40 |
B |
22 |
do |
12 |
S |
6 |
h |
3.6 |
gramo |
4 |
ds |
M5X0.8 |
Carga nominal:
cr |
9550 |
cor |
4780 |
Peso:
kilos |
0.11 |
