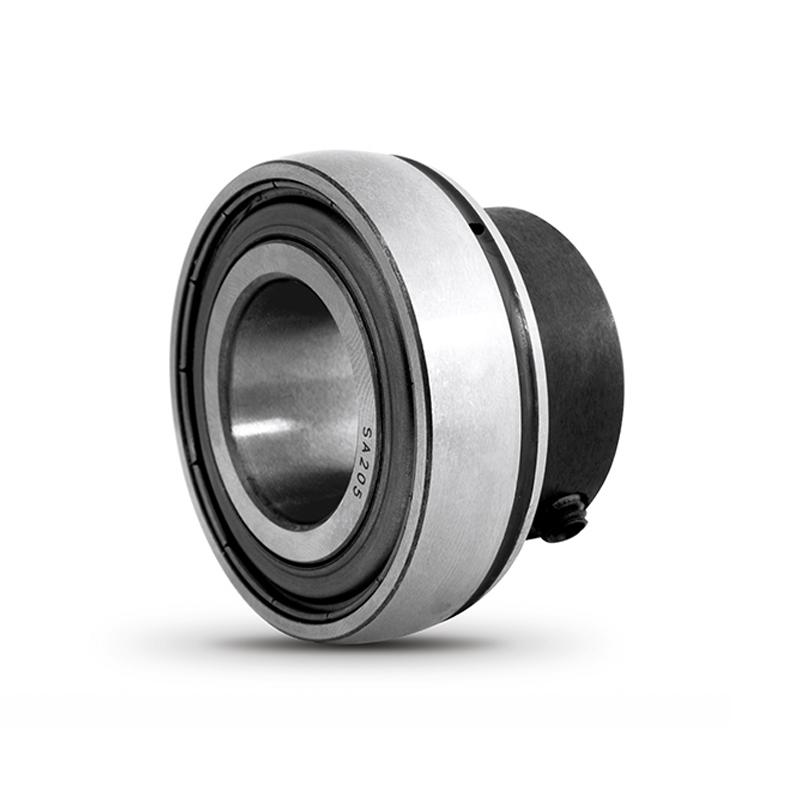

Inserto de rodamiento
Un extremo de la correa plana, manguito excéntrico SA200-SA201
Bloqueo excéntrico estable con sujeción firme del eje:El manguito excéntrico de correa plana en un extremo proporciona un método de bloqueo firme y resistente a las vibraciones, evitando el deslizamiento del eje y garantizando un funcionamiento fiable en maquinaria de servicio ligero a medio.
Anillo exterior esférico autoalineable:Su anillo exterior esférico se ajusta al asiento cóncavo de la carcasa para corregir pequeñas desalineaciones de montaje, proporcionando una rotación suave y reduciendo la tensión tanto en el rodamiento como en la carcasa.
Alta capacidad de carga con un diseño compacto optimizado:El SA201 ofrece fuertes capacidades de carga dinámica (Cr 9550) y estática (Cor 4780) al tiempo que mantiene una estructura compacta, lo que permite una fácil instalación y una larga vida útil en diversas aplicaciones de equipos.
Alojamiento exterior del rodamiento esférico: Un extremo del manguito excéntrico de la correa plana SA200-SA201
Los rodamientos de bolas esféricos exteriores son una forma especializada de rodamientos rígidos de bolas, que se distinguen por la superficie esférica de su anillo exterior, que encaja en un asiento esférico cóncavo correspondiente para lograr la autoalineación.
Estos rodamientos están diseñados para soportar cargas radiales y axiales combinadas, siendo la carga radial el componente principal. Generalmente, no están diseñados para soportar cargas axiales por sí solos. El rodamiento se puede instalar montando por separado el anillo interior —con su juego completo de bolas y jaula— y el anillo exterior. Dado que este tipo de rodamiento no permite la inclinación del eje con respecto al alojamiento, cualquier inclinación del eje bajo carga radial generará una fuerza axial adicional. La holgura axial es fundamental para el correcto funcionamiento del rodamiento: una holgura insuficiente provoca un aumento excesivo de la temperatura, mientras que una holgura excesiva incrementa el riesgo de daños. Por este motivo, es esencial un ajuste preciso de la holgura axial durante la instalación y el funcionamiento. Cuando sea necesario, también se puede aplicar un ligero ajuste por interferencia para mejorar la rigidez del rodamiento.
Código de rodamiento |
SA201 |
Diámetro del eje d |
12 |

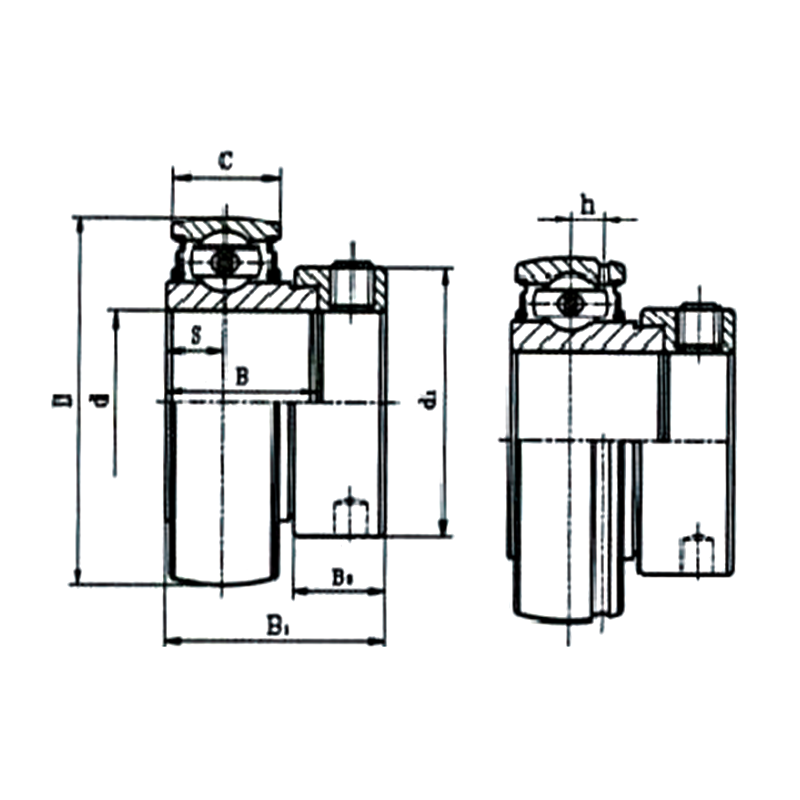

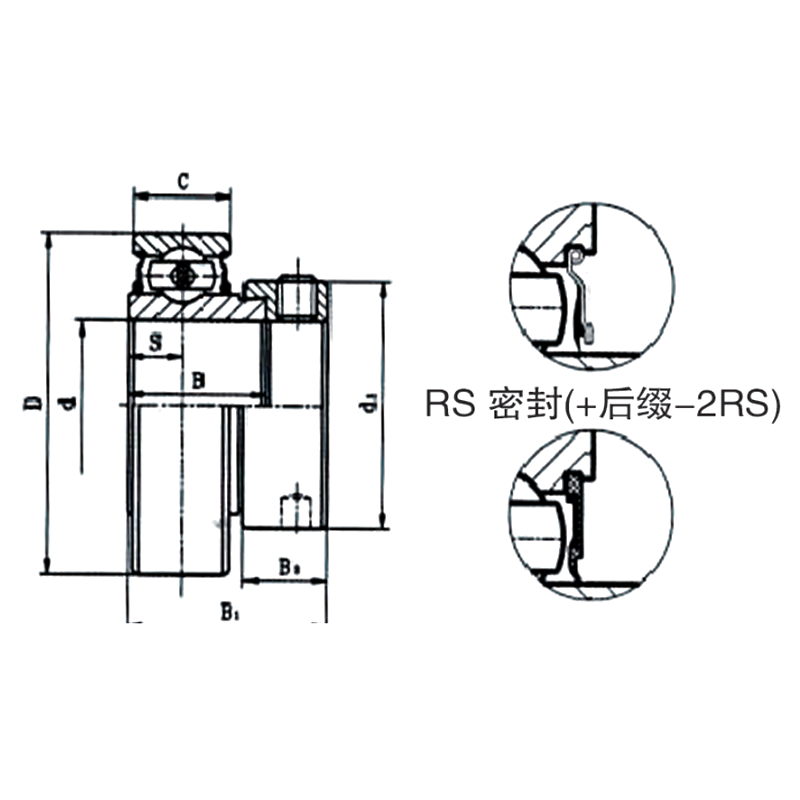

Dimensiones (mm):
D |
40 |
B |
19.1 |
do |
12 |
B1 |
28.6 |
S |
6.5 |
h |
3.6 |
Vender |
13.5 |
d1 |
27.2 |
Carga nominal:
cr |
9550 |
cor |
4780 |
Peso:
kilos |
0.13 |
